有轴螺旋输送机
（可滑动查看更多 →）

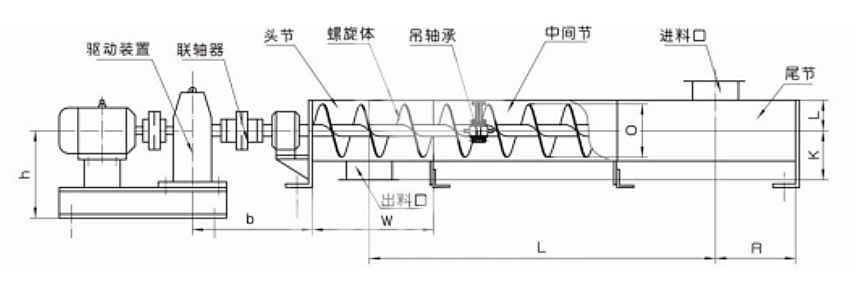

LS螺旋输送机是一种封闭管内利用旋转连续螺旋叶片带推送物料的水泥输送机械，利用螺旋的转动将物料沿机壳推移而达到运输的目的，其情况好像被持住不能旋转的螺母在螺杆上平移一般，使物料不与螺旋一起旋转的力是物料的重量和机壳对它的摩擦力。
应用范围
LS管式螺旋输送机宜输送各种粉状、粒状、小块状物料，如面粉、水泥、煤粉、砂土、各类小块状的煤和石子等。它不宜输送易变质的、粘性的易结块的物料和大块的物料，因为这些物料在输送会粘结螺旋上随之旋转，或者在吊轴承处产生堵料，造成物料积塞而使螺旋输送机无法工作。
LS管式螺旋输送机直径有160、200、250、315、400、500、630、800mm八种常用规格。可在环境温度-20℃～+50℃条件下，以0-60°的倾角单向输送温度低于+200℃的物料。
产品特点
1.结构简单、横截面尺寸小、成本低。
2.便于中间加载和卸载。
3.操作简单、方便。
4.输送过程物料与外界隔离，密封性好。
| LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 6300 | 800 | 1000 | 1250 |
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| 螺旋直径D(mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 6300 | 8000 | 1000 | 1250 |
| 螺距S(mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 转速n(r/min) | 60 | 60 | 50 | 50 | 50 | 50 | 50 | 50 | 45 | 35 | 30 |
| 输送量Q(∅=033m³/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd1=10m ( kw ) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 5.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd1=30m ( kw ) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 转速n(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 输送量Q(∅=033m³/h) | 1.9 | 5.7 | 9.3 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd1=10m ( kw ) | 1.0 | 1.3 | 1.8 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd1=30m ( kw ) | 1.5 | 2.3 | 3.0 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 转速n(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 输送量Q(∅=033m³/h) | 1.4 | 4.8 | 7.4 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd1=10m ( kw ) | 0.9 | 1.2 | 1.6 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd1=30m ( kw ) | 1.2 | 2.2 | 2.6 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 转速n(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 输送量Q(∅=033m³/h) | 1.2 | 3.8 | 5.6 | 11 | 17 | 31.7 | 46.5 | 83.1 | 99.3 | 139 | 199 |
| 功率Pd1=10m ( kw ) | 0.75 | 1.1 | 1.5 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd1=30m ( kw ) | 1.1 | 1.8 | 2.3 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
注：表中功率为水平布置，水泥λ=1.9，容量1.13t/m³,（或散煤λ=3.4，容量0.61t/m³）
